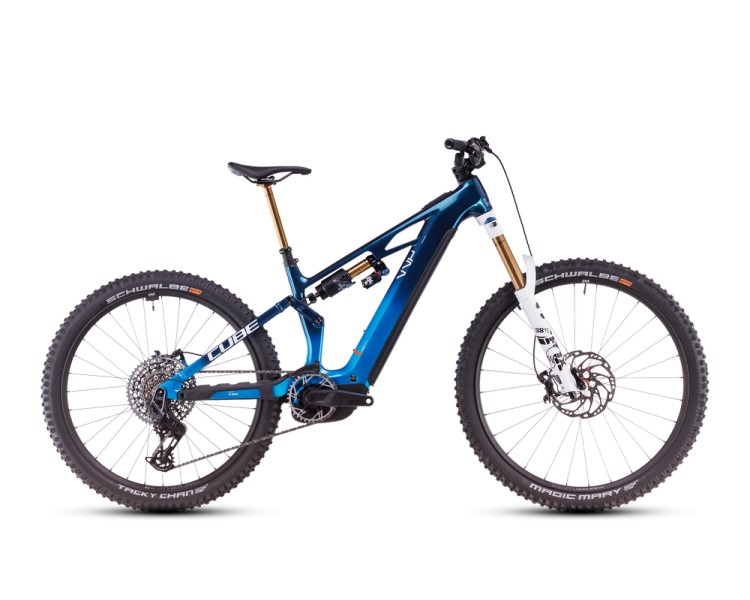

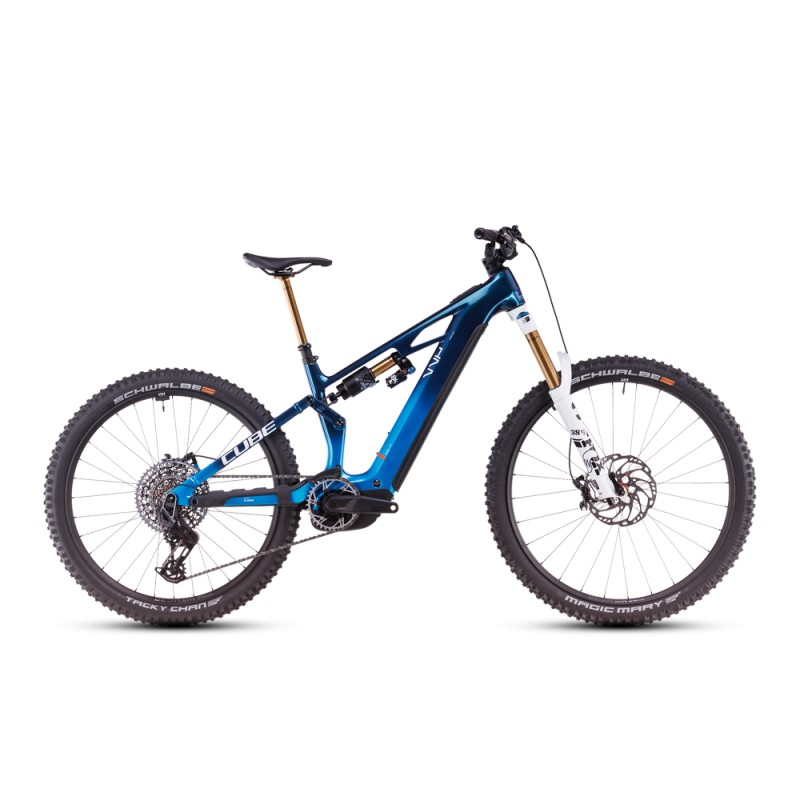

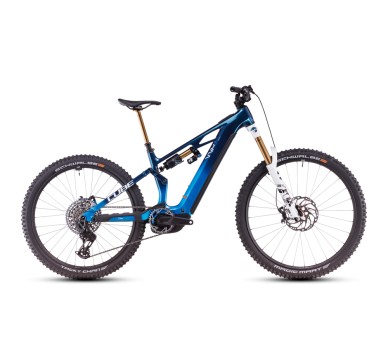

Cube Stereo Hybrid ONE77 HPC AT 800 actionteam 2025

Das Cube Stereo Hybrid ONE77 HPC AT 800 ist wirklich gemacht für anspruchsvolle Bergabenteuer und Big-Mountain-Rides. Hier sind einige Details, warum es sich als ideales E-MTB für dieses Terrain herausstellt:

• Steuersatz ACROS AZF-675, ICR (Integrated Cable Routing), Top Zero-Stack 1 1/2" (ZS 56mm), Bottom Zero-Stack 1 1/2" (ZS 56mm), Fiber Inserts for Angle Adjustment, X-Connect Interface
• Laufradsatz Newmen Beskar 30 base/strong, 28/32 Spokes, 15x110mm/12x148mm, Tubeless Ready
• Sattelstütze Fox Transfer Factory 31.6mm, Kashima Coated
• Dämpfer Hardware Front: 30x8mm, Rear: DU-Bushing 12,7mm
• Max. Fahrergewicht 121 kg

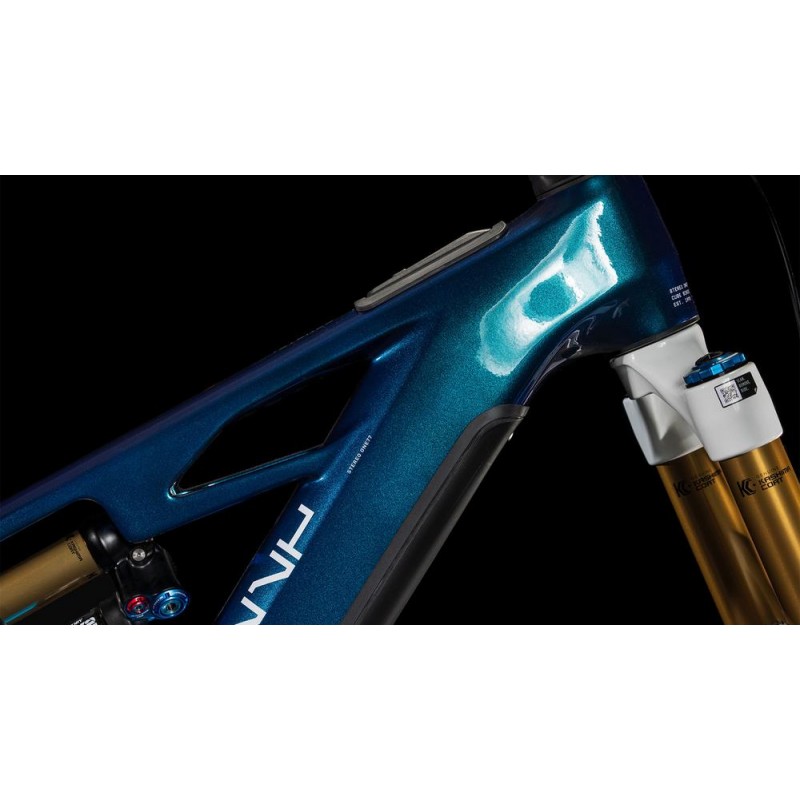

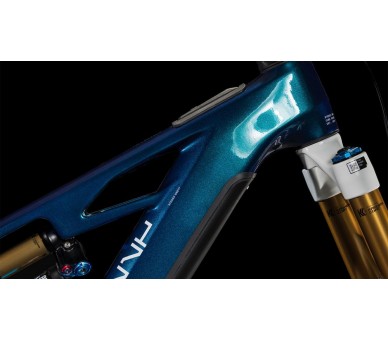

• Rahmen C:62® Monocoque Advanced Twin Mold Technology, Aluminium 6061 T6 Rear Triangle, Efficient Trail Control, FSP 4-Link, Agile Trail Geometry, Boost 148, UDH™, Full Integrated Battery, Advanced Internal Cable Routing
• Größe S, M, L, XL

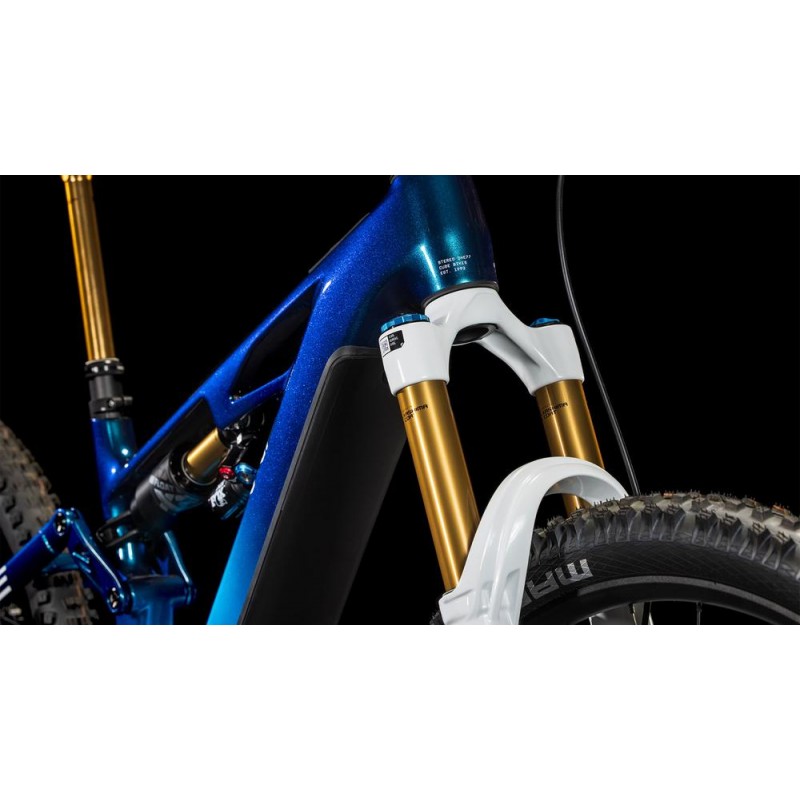

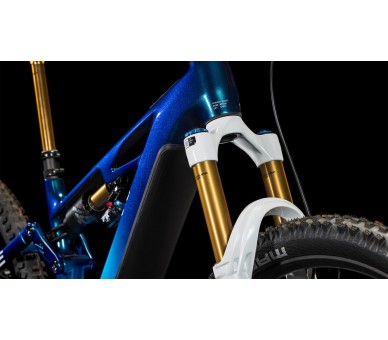

• Federgabel Fox 38 Float Factory GRIPX2, Tapered, 15x110mm, E-Bike Optimized, 170mm, Kashima Coated
• Motor Bosch Drive Unit Performance Line CX, Smart System
• Remote Bosch System Control incl. Mini Remote
• Akku Bosch PowerTube 800
• Display Bosch Display
• Ladegerät Bosch 4A
• Dämpfer Fox Float X2 Factory, 230x65mm, High/Low Speed Rebound & Compression w/ 2-Position Lever, Kashima Coated
• Bremsanlage Shimano XT BR-M8120, Hydr. Disc Brake (203/203)
• Schaltwerk Sram X0 Eagle AXS™ Transmission, 12-Speed
• Schalthebel Sram AXS™ Pod Controller
• Kurbelgarnitur ACID MTB Hybrid Pro, 36T
• Kassette Sram XS-1275, 10-52T
• Kette Sram GX Eagle™ Transmission
• Kettenführung Reverse Flip-Guide E-Chain Guide, Direct Mount, I-Plate
• Vorbau CUBE Performance Stem E-MTB 35, FPI-Link
• Lenker Race Face ERA 35
• Griffe ACID Disrupt, Soft Compound
• Vorderreifen Schwalbe Magic Mary, Addix Soft, Super Trail, Kevlar, 2.4
• Hinterreifen Schwalbe Tacky Chan, Addix Soft, Super Gravity, Kevlar, 2.4
• Sattel ACID Venec EMTB Trail 140
• Sattelklemme CUBE Semi-Integrated
• Farbe actionteam
• Gewicht 24,1 kg
• Max. Systemgewicht 160 kg
